エスクード 自作バッフルボードが完成
さて、先日のカーオーディオメーカーから数日が経過しました。
そこでここで終わらないのが俺ですと言ったようにその後どうしたかお知らせしよう。

なんど自作をはじめてしまいました。
バッフルボードの仕様は180mmの合板ですが、ここは家具用の高価なパイン材が余っていたのでそれを使用する事にします。

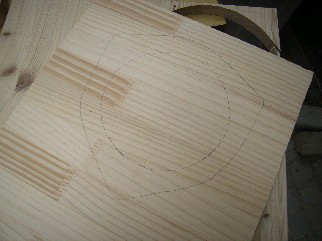

一旦返品したバッフルボードと同じようなものを作ろうと思って線を引いたのだが、飛び出した部分は穴あけ加工を要する場所へ取り付ける場合必要なので、今回の自作のように純正の穴を使用する際はこの出っ張りは必要ないと線を引きなおしました。
17cmの穴をまず開け、そこに純正スピーカーをはめ込みます。
そこで丸い外側の円を木に鉛筆でラインをして型を取りました。

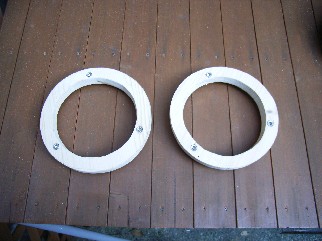

そこで出来上がったのがこれです。

純正の穴を使用するという事もあり、ネジの飛び出しはダメです。
かと言って内円に近い位置にネジ用の穴を開けなければいけないので通常のボルトという訳にもいかないので、六角レンチで締めるタイプのM6x24ネジを使用しました。
ネジの外形はM10なのでM10で5mm、M7で貫通という二重構造で完全に埋め込みネジになりました。
とにかく内円に近く、勢いで失敗して一度作り直しました。
どうです?なかなかのできばえじゃないでしょうか?
スズキの車は穴あけ加工が必要かと思われる車両が多いですし、実際穴あけ加工はしたくないという俺みたいなユーザーは多いと思います。
案外オークションとかで売り出しちゃって一儲けできないかな?っと思ったが、かなり疲れた・・。
木が腐るのを防止するためニスでも塗ろうかと思ったがすでにお疲れ・・。そのままです。

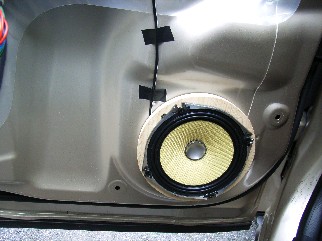

さて、エスクードにこのバッフルボードを使用してインストールしてみます。
車両に当てて製作していないのでちょっと不安でしたがなんとぴったりです。
車両側のネジ穴の位置とスピーカーのネジ穴の位置がたまたま同じだったので少しずらして装着しました。もちろんまったく問題なしです。
木ネジ4本でスピーカー本体を装着です。
ただ、純正スピーカーより少しだけ総円周が広いのでバッフルボードをもう5mmでも幅広く作ればよかったかな?と思いましたが、かなり良いできです。
スピーカーをカロッツェリアのCシリーズ「TS-C07A」にした事もありますが、音に締まりが出て何ランクもアップしました。
バッフルボードからケーブルが飛び出しているのがわかると思いますが、このスピーカーはツイーターとセパレートモデルでケーブルの長さの問題があり、ネットワークからウーファーのケーブルだけ外側に持ってきました。
このようになりましたが、しっかりバッフルボードとドアの間には吸音材が入っているので大丈夫です。もちろんバッフルボードとスピーカーの間にも入れてあります。


今回バッフルボードで色々ありましたが、結局あのメーカーのボードは3650円ほどしました。
自作では余った木材を使用した事もあり、ネジ代だけです。
同じようにリアも製作をと考えましたが、リアはサテライトスピーカーにしたいのであまり考えていません。
